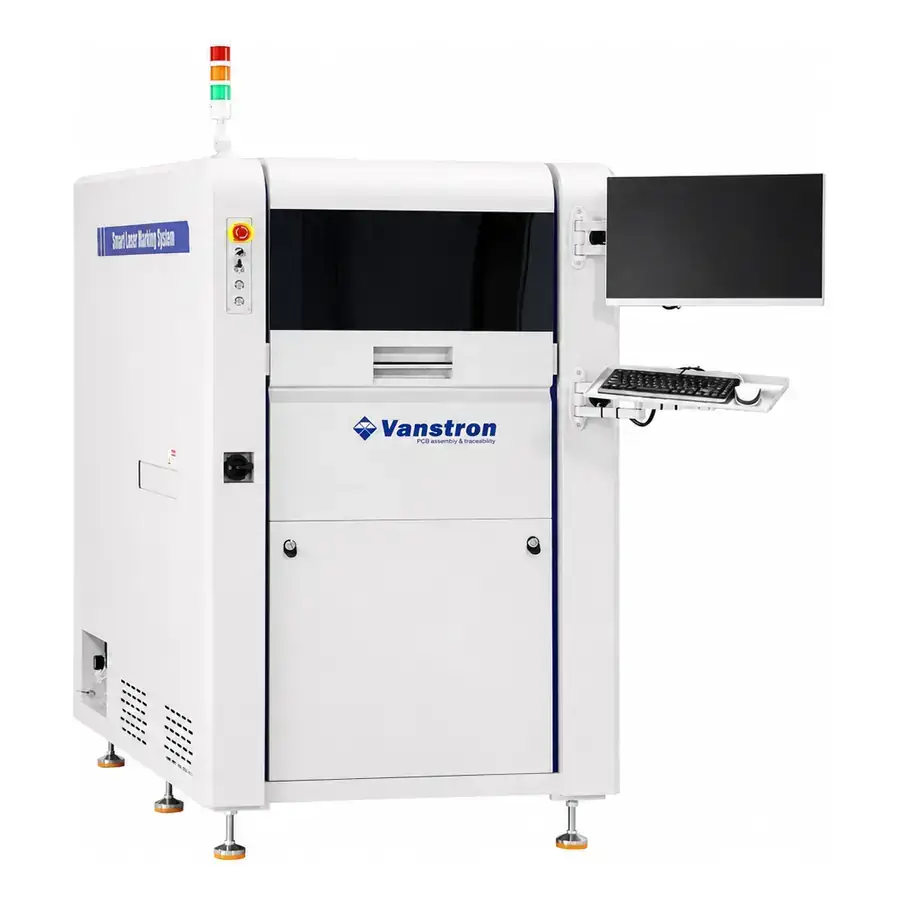

Vanstron S-650 — линейная система лазерной маркировки для крупноформатных печатных плат, предназначенная для автоматической идентификации PCB и PCBA непосредственно в составе производственной линии. Модель работает с платами размером от 50 × 50 до 610 × 460 мм и подходит для предприятий с широкой номенклатурой электронных изделий.
S-650 наносит постоянные 1D- и 2D-коды, серийные номера, текстовые обозначения, логотипы и графические изображения. Высокоточная система позиционирования обеспечивает точность ±25 мкм, позволяя размещать компактные идентификаторы в заданной области печатной платы.
S-650 рассчитан на крупноформатные PCB. Максимальная длина платы увеличена до 610 мм при ширине до 460 мм. Это делает модель подходящей для изделий, которые выходят за рабочий диапазон более компактной системы S-460.
Область применения
- Лазерная маркировка крупноформатных PCB и PCBA
- Автоматическая идентификация плат в составе SMT-линии
- Нанесение QR Code и DataMatrix
- Маркировка серийных номеров и номеров партий
- Нанесение 1D-штрихкодов, текста и графики
- Маркировка тонких и гибких печатных плат
- Организация производственной прослеживаемости через MES
Преимущества Vanstron S-650
610 × 460 ММКрупноформатные платы
S-650 обрабатывает PCB размером от 50 × 50 до 610 × 460 мм и подходит для крупногабаритных плат и групповых заготовок.
±25 МКМТочное позиционирование
Высокая точность позиционирования позволяет стабильно размещать маркировку относительно заданных элементов и реперных точек печатной платы.
0,6–6 ММШирокий диапазон PCB
Конвейерная система рассчитана на печатные платы различной толщины и изделия массой до 4 кг.
CO₂ и UV маркировка
В стандартных конфигурациях Vanstron S-650 может комплектоваться CO₂-лазером мощностью 10 Вт с принудительным воздушным охлаждением либо УФ-лазером мощностью 3 Вт с водяным охлаждением и чиллером. Для специальных задач также доступны конфигурации с зелёным и волоконным лазером.
CO₂-версия ориентирована прежде всего на маркировку в слое маски печатной платы. УФ-технология позволяет получать более компактную маркировку: минимальный размер изображения составляет 0,7 × 0,7 мм, а максимальное поле — 90 × 90 мм.
Автоматическая проверка кодов
S-650 не только наносит идентификатор, но и позволяет контролировать результат маркировки. Система технического зрения выполняет считывание штрихкода и проверку качества после обработки платы.
Поддерживаются Code 39, Code 128, ITF, 2of5, NW7 и JAN, а среди двумерных форматов — QR Code, Micro QR Code, ECC200 DataMatrix и GS1 DataMatrix. Также оборудование работает с GS1 DataBar и различными графическими форматами.
Работа с изображениями и логотипами
Помимо машинно-считываемых идентификаторов, S-650 может наносить логотипы, символы и другую графическую информацию. Поддерживаются CAD-данные и форматы BMP, JPEG, PNG, TIF, VEC, DXC, HPGL, AI и EPS.
Опциональная регулировка мощности луча по пяти градациям позволяет точнее подобрать режим воздействия под материал и использовать различные уровни мощности при формировании изображения.
Интеграция с MES
Для автоматизированного производства S-650 может интегрироваться с MES-системой предприятия. Это позволяет получать данные для маркировки из производственного задания и связывать нанесённый код с информацией о конкретной плате, партии и технологическом процессе.
Оборудование оснащается интерфейсом SMEMA для включения в SMT-линию. Также предусмотрены RS232 и Ethernet, что расширяет возможности подключения внешних систем считывания и производственного оборудования.
Расширенные конфигурации
Для производства с особыми требованиями S-650 может оснащаться RGB-подсветкой камеры, ионизатором для снятия электростатического заряда, системой синхронного распознавания нанесённых кодов и дополнительными средствами автоматизации.
Для двусторонней обработки предусмотрены два подхода: поворотный стол для последовательной маркировки верхней и нижней сторон либо конфигурация с двумя независимыми лазерными головками, расположенными сверху и снизу.
